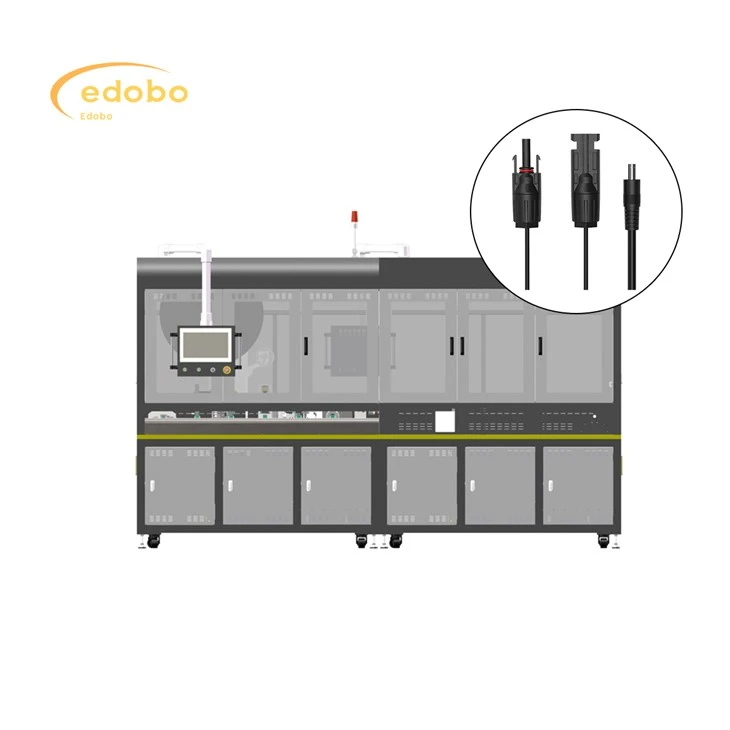

সৌর প্যানেল জংশন বক্স ক্রিম্পিং মেশিন

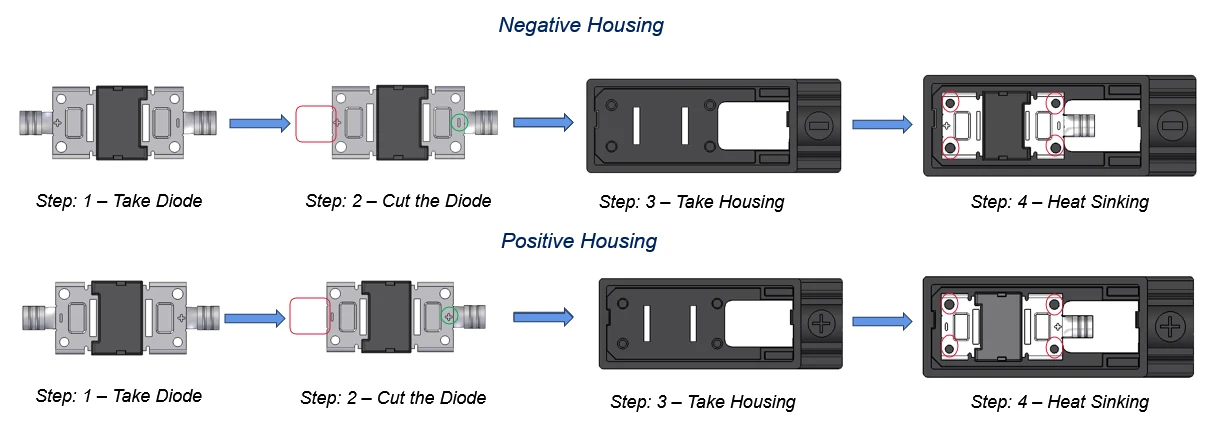

1. ডায়োড নিন:

একটি অপারেটর (বা একটি আধা-স্বয়ংক্রিয় সেটআপে একটি পিক-অ্যান্ড প্লেস মেশিন) একটি ডায়োড পুনরুদ্ধার করে।

2. ডায়োডটি পছন্দ করুন:

ডায়োডের সীসা (ডায়োড বডি থেকে প্রসারিত ধাতব তারগুলি) সঠিক দৈর্ঘ্যে ছাঁটাই করা হয়। চিত্রটি লাল রূপরেখা দেখায়, সম্ভবত যেখানে কাটাটি ঘটে। যথাযথ ফিট এবং বৈদ্যুতিক যোগাযোগ নিশ্চিত করার জন্য সুনির্দিষ্ট কাটিয়া গুরুত্বপূর্ণ।

3. হাউজিং নিন:

উপযুক্ত আবাসন (হয় "নেতিবাচক আবাসন" বা "পজিটিভ হাউজিং") পুনরুদ্ধার করা হয়।

4. গরম ডুবে:

ছাঁটা ডায়োডটি আবাসনগুলিতে serted োকানো হয়। লাল চেনাশোনাগুলি সম্ভবত যোগাযোগের পয়েন্টগুলি নির্দেশ করে যেখানে ডায়োডের নেতৃত্বগুলি আবাসনের মধ্যে ধাতব অংশগুলির সাথে বৈদ্যুতিক যোগাযোগ করে। এই পদক্ষেপটি তাপ ডুবেও সরবরাহ করে - ডায়োড থেকে দূরে তাপ স্থানান্তর করে।

পোলারিটি: প্রক্রিয়াটি স্পষ্টভাবে "নেতিবাচক আবাসন" এবং "ইতিবাচক আবাসন" পদক্ষেপে পৃথক করা হয়েছে, এটি নির্দেশ করে যে ডায়োডের মেরুতা (ধনাত্মক এবং নেতিবাচক টার্মিনাল) সমালোচনামূলক। ডায়োডটি সঠিকভাবে serted োকানো হয়েছে তা নিশ্চিত করার জন্য হাউজিংগুলি আলাদাভাবে ডিজাইন করা হয়েছে।

বৈদ্যুতিক যোগাযোগ: "তাপ ডুবে যাওয়া" পদক্ষেপটি বোঝায় যে ডায়োড নেতৃত্বগুলি আবাসনের মধ্যে পরিবাহী উপাদানগুলির সাথে দৃ firm ় বৈদ্যুতিক যোগাযোগ করে। জংশন বাক্সটি সঠিকভাবে কাজ করার জন্য এটি প্রয়োজনীয়।

গুণমান নিয়ন্ত্রণ:

কাটার আগে এবং পরে ডায়োডের ভিজ্যুয়াল পরিদর্শন।

ডায়োডের মেরুতা পরীক্ষা করা হচ্ছে।

আবাসনের মধ্যে ডায়োডের যথাযথ সন্নিবেশ এবং আসন নিশ্চিত করা।

সম্ভাব্যভাবে, সংযোগ যাচাই করতে বৈদ্যুতিক পরীক্ষা।

আরও সমাবেশ: এটি সামগ্রিক জংশন বক্স অ্যাসেমব্লির মাত্র একটি অংশ। এই ডায়োড ইন্টিগ্রেশনের পরে, আরও পদক্ষেপ থাকবে, যেমন:

অভ্যন্তরীণ তারের সংযোগ।

সৌর প্যানেলে জংশন বাক্সটি সংযুক্ত করা হচ্ছে।

এটি পরিবেশ থেকে রক্ষা করতে জংশন বাক্সটিকে পোটিং বা সিল করা।

তারের গ্রন্থি বা সংযোগকারী যুক্ত করা হচ্ছে।

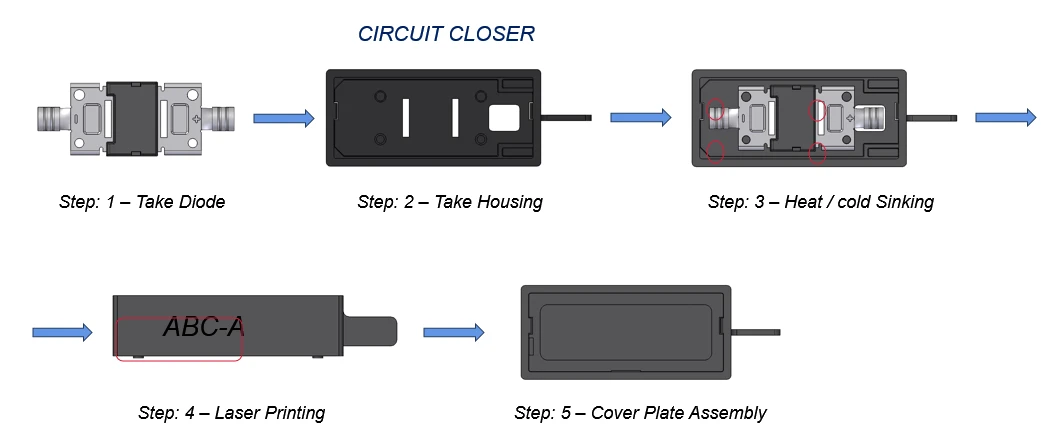

পদক্ষেপ 1: ডায়োড নিন:

একটি ডায়োড পুনরুদ্ধার করা হয় (হয় ম্যানুয়ালি বা একটি স্বয়ংক্রিয় সিস্টেম দ্বারা)।

পদক্ষেপ 2: আবাসন নিন:

উপযুক্ত আবাসন

পদক্ষেপ 3: তাপ / ঠান্ডা ডুবে যাওয়া:

এই পদক্ষেপটি বেশ কয়েকটি ক্রিয়া একত্রিত করে:

ডায়োড সন্নিবেশ: ডায়োডটি আবাসনগুলিতে serted োকানো হয়।

বৈদ্যুতিক সংযোগ: ডায়োডের সীসাগুলি আবাসনের মধ্যে পরিবাহী উপাদানগুলির সাথে যোগাযোগ করে।

কাটা: ডায়োডের সীসা আর কাটার দরকার নেই।

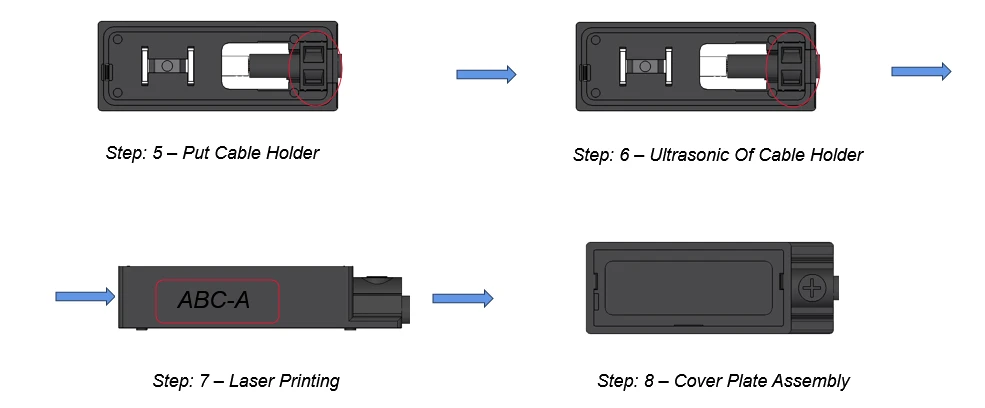

পদক্ষেপ 4: লেজার মুদ্রণ:

হাউজিংটি লেজার প্রিন্টিং/খোদাই সিস্টেম ব্যবহার করে তথ্য (যেমন, "এবিসি-এ") সনাক্তকরণ সহ চিহ্নিত করা হয়েছে।

পদক্ষেপ 5: কভার প্লেট সমাবেশ:

কভার প্লেটটি অভ্যন্তরীণ উপাদানগুলিকে ঘিরে, আবাসনগুলির সাথে সংযুক্ত থাকে।

1। এই সরঞ্জামগুলির উত্পাদনের জন্য প্রয়োজনীয় কাঁচামালগুলি হ'ল: কেন্দ্রীয় নেতিবাচক বক্স বডি এবং সংশ্লিষ্ট মডিউলগুলি (টিউব), চাপ ব্লক, সংযোগকারীগুলি ইনস্টল সহ কেবলগুলি।

2। ফাংশন উপলব্ধি

The কেন্দ্রীয় নেতিবাচক বক্স বডিটির স্বয়ংক্রিয় খাওয়ানো। মডিউলটির স্বয়ংক্রিয় খাওয়ানো। বক্স বডি সহ মডিউলটি সমাবেশ এবং রিভেটিং। মধ্যবর্তী দেহের বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা, কোডিং। স্বয়ংক্রিয় আনলোডিং।

② (ইতিবাচক এবং নেতিবাচক বক্স বডি) ম্যানুয়াল কেবল রিভেটিং, স্বয়ংক্রিয় কেবল স্ট্রিপিং, রিভেটিং (প্রেসার সেন্সর সহ), সোল্ডারিং, সিসিডি ভিজ্যুয়াল ইন্সপেকশন, স্বয়ংক্রিয় চাপ ব্লক ইনস্টলেশন, স্বয়ংক্রিয় আল্ট্রাসোনিক ওয়েল্ডিং, স্বয়ংক্রিয় বৈদ্যুতিক পারফরম্যান্স টেস্টিং, স্বয়ংক্রিয় কোডিং, স্বয়ংক্রিয়ভাবে আনলোডিং।

3। সরঞ্জাম প্রয়োজনীয়তা

Raw কাঁচামালগুলির সংস্পর্শে আসা সমস্ত অংশগুলি কাঁচামালগুলির পৃষ্ঠটি ক্ষতিগ্রস্থ, স্ক্র্যাচ বা স্ক্র্যাপড না করে তা নিশ্চিত করার জন্য পালিশ করা হবে।

Ri রিভেট তারের সংকোচনের অনুপাত নিশ্চিত করুন।

Se সিলিং ব্লকের অতিস্বনক ld ালাইতে 350 এন এর চেয়ে কম বন্ডিং ফোর্স রয়েছে

④ বৈদ্যুতিক পরিমাপ এবং কোড ডেটা সংহতকরণ। ⑤ সি/টি: 4 সেকেন্ড।

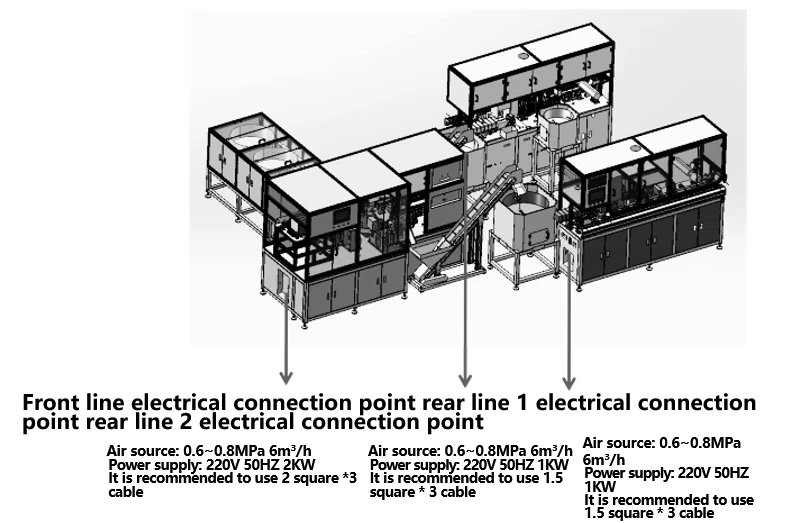

1। উত্পাদন লাইন ফটোভোলটাইক কেবলগুলির স্বয়ংক্রিয় প্রক্রিয়াজাতকরণের জন্য উপযুক্ত। উত্পাদন লাইনটি বাম থেকে ডানে প্রবাহিত হয় এবং তারের স্ট্রিপিং, টার্মিনাল ক্রিম্পিং, সিসিডি সনাক্তকরণ, সংযোগকারী থ্রেডিং, বাদাম মোচড়, ক্রিম্পিং জংশন বাক্স, সিসিডি সনাক্তকরণ অর্জন করতে পারে

2। প্রযোজ্য তারের ব্যাস: 4 মিমি ²

3। লাইন দৈর্ঘ্য: 15 0 মিমি -600 মিমি, সহনশীলতা ± 0.002 * l +1 মিমি;

4। খোসা দৈর্ঘ্যের পরিসীমা: 1-9 মিমি;

5। উত্পাদন ছন্দ: 4 সেকেন্ডের চেয়ে বেশি বা সমান;

6। হোস্ট আকার: 1200 × 4000 × 2400 মিমি

। সমস্ত পরামিতিগুলি সহজেই সেট এবং সংরক্ষণ করা যায় এবং অপারেশন নির্দেশাবলী চিত্রগুলির মাধ্যমে একটি স্বজ্ঞাত এবং সাধারণ পদ্ধতিতে প্রদর্শিত হয়। এটি একটি 4- স্তরের পাসওয়ার্ড সুরক্ষা ফাংশন সহ আসে (অপারেটর, গুণমান নিয়ন্ত্রণ, প্রযুক্তিবিদ এবং পরিচালকের মধ্যে বিভক্ত অনুমতি সহ), একটি ফল্ট লাইট এবং রক্ষণাবেক্ষণের জন্য ফল্ট কোড সমন্বয়, সহজ রক্ষণাবেক্ষণ এবং ব্যয় হ্রাস অর্জনের জন্য;

8। বেশিরভাগ ওয়ার্কস্টেশনগুলি পণ্য স্থিতিশীলতা নিশ্চিত করতে সংহতকরণের জন্য পরিপক্ক পণ্য ব্যবহার করে;

9। পণ্যের নির্ভুলতা নিশ্চিত করতে সার্ভো মোটর নিয়ন্ত্রণ ব্যবস্থা গ্রহণ;

10। প্রোগ্রামটি 100 টি পর্যন্ত ফাইল সঞ্চয় করতে পারে এবং প্রোগ্রাম নম্বরটি নির্বাচন করে অ্যাক্সেস করা যায়। ডাটাবেস সার্ভার উত্পাদন ডেটা সংগ্রহ করে এবং উত্পাদন লাইনের জন্য মানের সংগঠিত করে, এটি উচ্চতর সিস্টেমের (এমইএস বা ইআরপি) এর জন্য ডেটা বের করতে এবং নেটওয়ার্কের মাধ্যমে পণ্য উত্পাদনের সময় প্রসেসিং ডেটা ট্রেস করতে সুবিধাজনক করে তোলে;
