সৌর প্যানেল সংযোগকারী উত্পাদন সরঞ্জাম

আমাদের সৌর প্যানেল সংযোগকারী উত্পাদন লাইনে একটি অত্যন্ত দক্ষ প্রক্রিয়া সরবরাহের জন্য একসাথে কাজ করা স্বয়ংক্রিয় সরঞ্জামগুলির একটি বিস্তৃত পরিসীমা রয়েছে। সিস্টেমটি একটি নির্দিষ্ট দৈর্ঘ্যের তারের ফিডার দিয়ে শুরু হয়, সুনির্দিষ্ট দৈর্ঘ্যে তারের বিতরণ করে। একটি তারের ফিডার (স্থানান্তর), ক্ল্যাম্পগুলি ব্যবহার করে, তারপরে ওয়ার্কস্টেশনগুলির মধ্যে কাটা তারগুলি পরিবহন করে। এই স্টেশনগুলিতে নিরোধক অপসারণের জন্য একটি কাটিয়া এবং পিলিং মেশিন, সংযোগকারীগুলিকে সংযুক্ত করার জন্য একটি ক্রিম্পিং মেশিন এবং গুণগত নিশ্চয়তার জন্য একটি al চ্ছিক ক্রিম আকার সনাক্তকরণ স্টেশন অন্তর্ভুক্ত রয়েছে। তারের ফিডার (স্থানান্তর) চূড়ান্ত সমাবেশের পদক্ষেপগুলি স্বয়ংক্রিয় করে আংশিকভাবে একত্রিত সংযোগকারীগুলিকে সংযোগকারী থ্রেডিং মেশিন এবং বাদাম মোচড়াতে মেশিনে স্থানান্তরিত করে চলেছে। একটি ডেডিকেটেড কেবল স্ট্রিপিং মেশিন বাইরের জ্যাকেটটি সরিয়ে কেবলগুলি প্রস্তুত করে। প্রক্রিয়াটি একটি অফলাইন শ্রেণিবদ্ধকরণ মেশিনের সাথে সমাপ্ত হয়, যা স্বয়ংক্রিয়ভাবে সমাপ্ত সংযোগকারীগুলিকে বাছাই করে, ভাল (ওকে) পণ্যগুলিকে ত্রুটিযুক্ত (এনজি) ইউনিট থেকে পৃথক করে, কেবলমাত্র শীর্ষ-মানের সংযোগকারীদের গ্যারান্টি দিয়ে উত্পাদন লাইন ছেড়ে দেয়। এই সংহত, স্বয়ংক্রিয় পদ্ধতির উত্পাদন গতি উল্লেখযোগ্যভাবে উন্নত করে, ম্যানুয়াল হ্যান্ডলিং হ্রাস করে এবং ত্রুটির ঝুঁকি হ্রাস করে।

অনুসন্ধান পাঠান

বিবরণ

প্রযুক্তিগত পরামিতি

Solar Panels Production Automatic Trimming

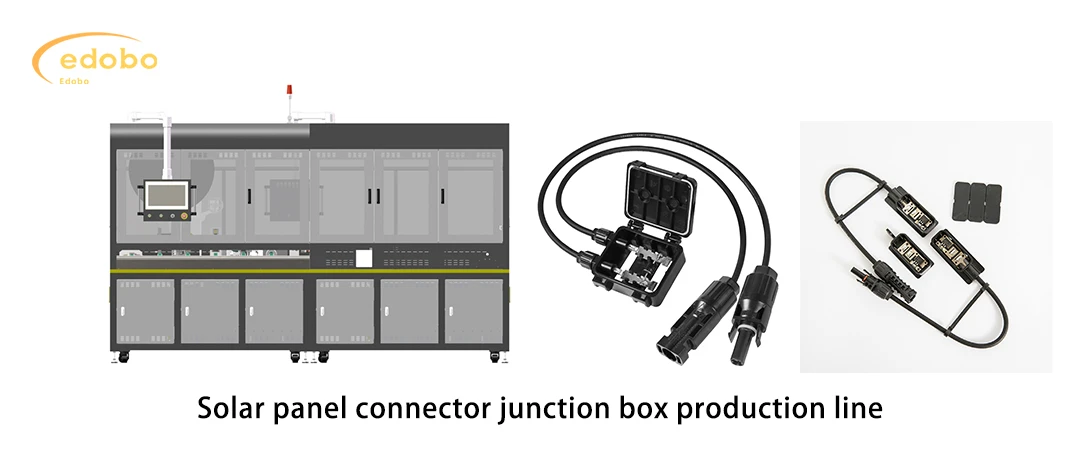

Solar panel connector junction box production line

produc features

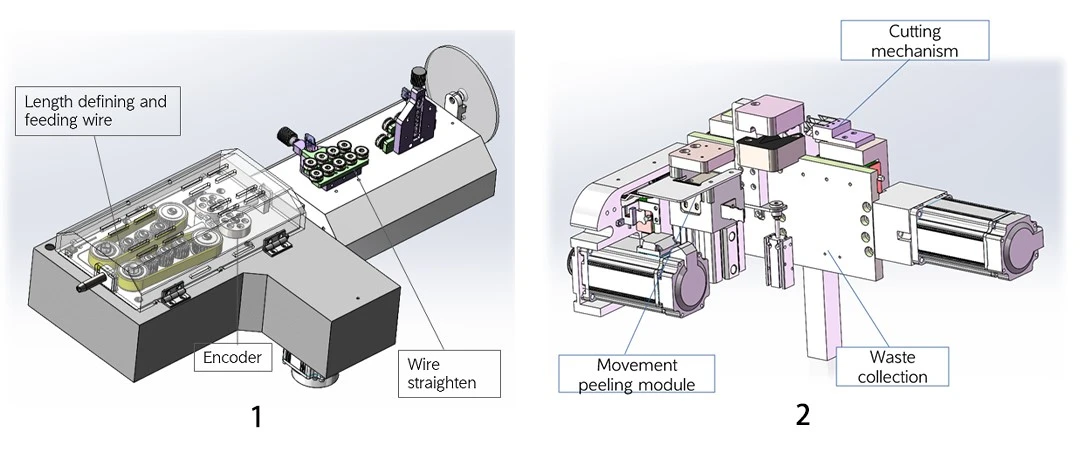

Fixed Length Wire Feeder

1. ফিক্সড দৈর্ঘ্যের তারের ফিডার:অনুকূল প্রক্রিয়াজাতকরণের জন্য সুনির্দিষ্ট এবং ধারাবাহিক তারের দৈর্ঘ্য নিশ্চিত করে।

কাটিয়া লাইনের দৈর্ঘ্যের স্থায়িত্ব নিশ্চিত করতে একটি সম্পূর্ণ সার্ভো সিস্টেম এবং ক্লোজড-লুপ প্রসেসিং গ্রহণ;

2. কেটিং এবং পিলিং মেশিন:ইনসুলেশন কাটা এবং স্ট্রিপিং স্বয়ংক্রিয় করে, ক্রিম্পিংয়ের জন্য তারগুলি প্রস্তুত করে।

খোসা ছাড়ানোর সময়, তামা তারের স্ক্র্যাচ বা কেটে না; খোসা ছাড়ানো এবং ত্বক

কাটা থ্রেড ত্বক সংগ্রহ এবং প্রক্রিয়া করতে বর্জ্য সংগ্রহ সিস্টেমের সাথে সজ্জিত।

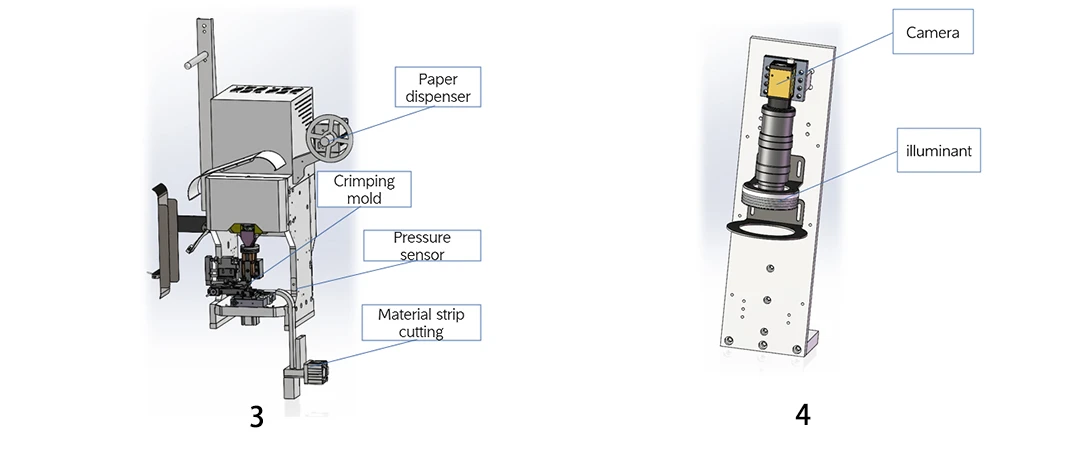

Crimping machine

3. ক্রিম্পিং মেশিন:স্টেশনটি মূলত টার্মিনাল এবং তারের ক্রিম্পিং সম্পূর্ণ করে। শক্তি ± 0। 02 মিমি এর ক্রিম্পিং নির্ভুলতার সাথে একটি সার্ভো সিস্টেম গ্রহণ করে;

ওয়ার্কস্টেশনটি ক্রিম্পিংয়ের গুণমান সনাক্ত করতে ওইএস চাপ পর্যবেক্ষণ দিয়ে সজ্জিত;

4. ক্রিম্প সাইজ সনাক্তকরণ স্টেশন (al চ্ছিক):ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে ক্রিম্প মাত্রা যাচাই করে গুণমান নিয়ন্ত্রণ সরবরাহ করে।

মডিউলটি মূলত উদ্ভাসিত তামা তারের উপস্থিতি, তামা তারের ক্রিম্পিং অবস্থান ইত্যাদির উপস্থিতি পরিদর্শন করতে একটি ভিজ্যুয়াল সিস্টেম গ্রহণ করে;

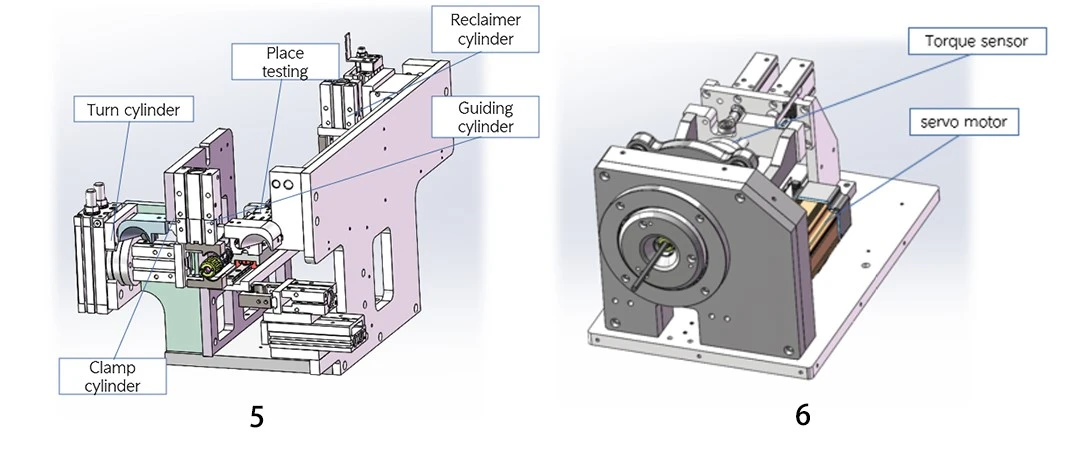

Connector threading machine and nut twisting machine

5. কনটেক্টর থ্রেডিং মেশিন:সংযোগকারী হাউজিংগুলিতে তারগুলি সন্নিবেশ করার প্রক্রিয়াটি স্বয়ংক্রিয় করে তোলে।

স্টেশনটি মূলত সংযোগকারীগুলিতে ক্রিমড টার্মিনালগুলির সাথে কেবলগুলি সন্নিবেশ করার কার্যকারিতা সম্পূর্ণ করে;
টার্মিনালগুলি সঠিকভাবে serted োকানো হয়েছে কিনা তা সনাক্ত করতে স্টেশনটি সেন্সরগুলিতে সজ্জিত রয়েছে;

6. নট মোচড় মেশিন:সুরক্ষিতভাবে সংযোগকারীগুলিতে বাদামগুলি দৃ assel ় করে, সমাবেশটি সম্পূর্ণ করে।

সংযোগকারীটি জায়গায় প্রবেশ করা হয়েছে কিনা তা সনাক্ত করতে স্টেশনটি একটি পজিশন সেন্সর দিয়ে সজ্জিত;
একটি টর্ক সেন্সর দিয়ে সজ্জিত যা রিয়েল টাইমে টর্কের মাত্রা সনাক্ত করতে পারে

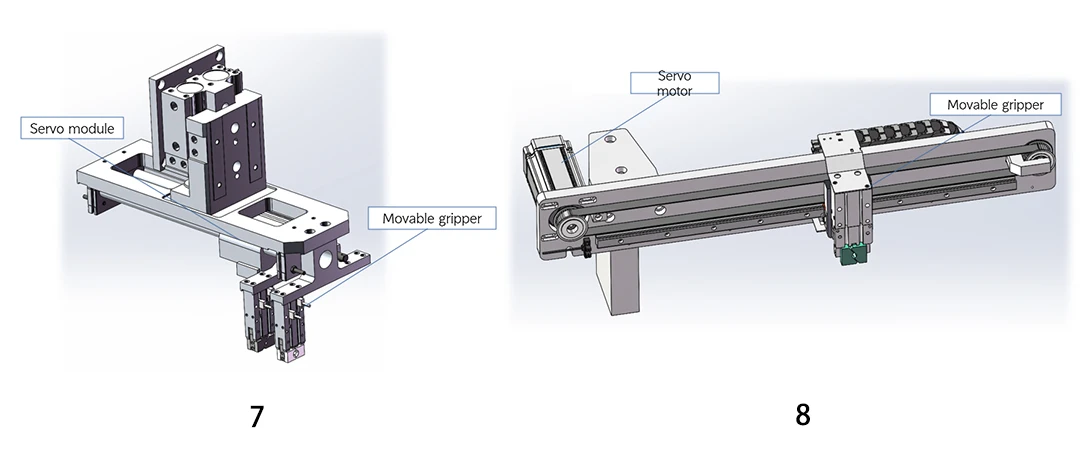

Wire transfer clamp

7. রিলোকেশন স্টেশন:স্টেশনটি মূলত অন্য প্রান্তের প্রক্রিয়াজাতকরণের সুবিধার্থে তারের স্থানান্তর সম্পূর্ণ করে।

8.অফলাইন শ্রেণিবদ্ধকরণ মেশিন:ত্রুটিযুক্ত (এনজি) ইউনিট থেকে ভাল (ওকে) আলাদা করে স্বয়ংক্রিয়ভাবে সমাপ্ত পণ্যগুলি সাজায়।

ওয়ার্কস্টেশন মূলত পণ্যগুলির অফলাইন সম্পূর্ণ করে;
সার্ভো মোটরগুলির ব্যবহার ভাল পণ্য থেকে ত্রুটিযুক্ত পণ্যগুলি পৃথক করতে পারে;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

বৈশিষ্ট্য	স্পেসিফিকেশন
প্রসেসিং রেঞ্জ	সংযোগকারী মডেলের উপর ভিত্তি করে কাস্টমাইজযোগ্য মাউন্টিং স্টেশনগুলি
উত্পাদন ক্ষমতা	15-20 পিসি/মিনিট
ফাংশন	সমস্ত সংযোগকারী উপাদানগুলির সম্পূর্ণ স্বয়ংক্রিয় সমাবেশ
অপারেটিং তাপমাত্রা	0-40 ডিগ্রি (32-104 ডিগ্রি এফ)
আর্দ্রতা	40%-80%
পণ্য যোগ্যতার হার	99% এর চেয়ে বেশি বা সমান
বায়ুচাপ	0। 5 এমপিএ - 0। 7 এমপিএ (একটি পরিষ্কার, শুকনো বায়ু উত্স প্রয়োজন)
বিদ্যুৎ সরবরাহ	এসি 220V/50Hz
