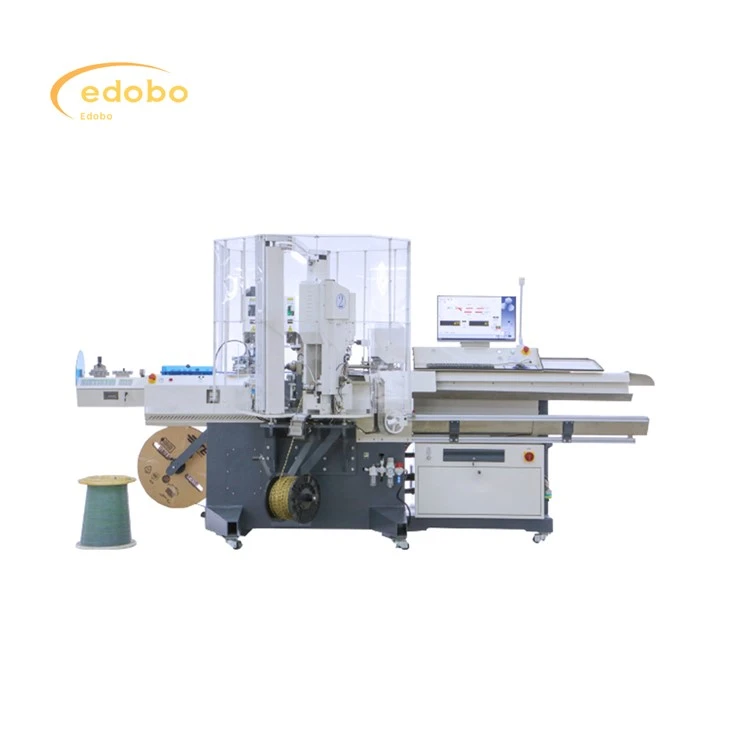

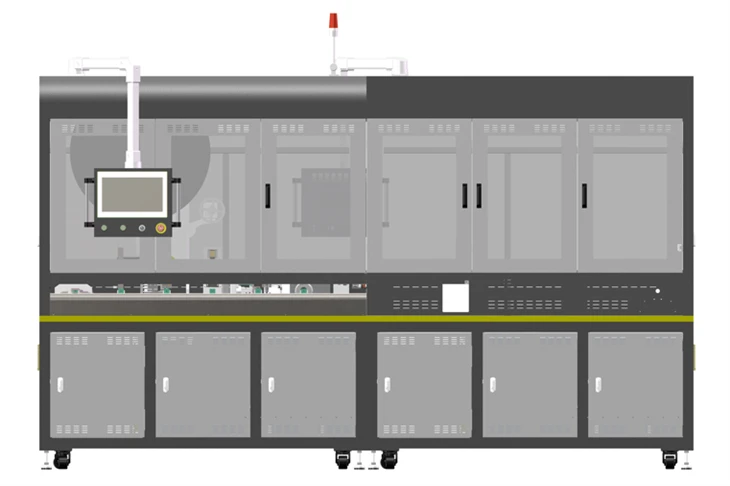

সৌর প্যানেল এমসি 4 সংযোগ লাইন উত্পাদন লাইন

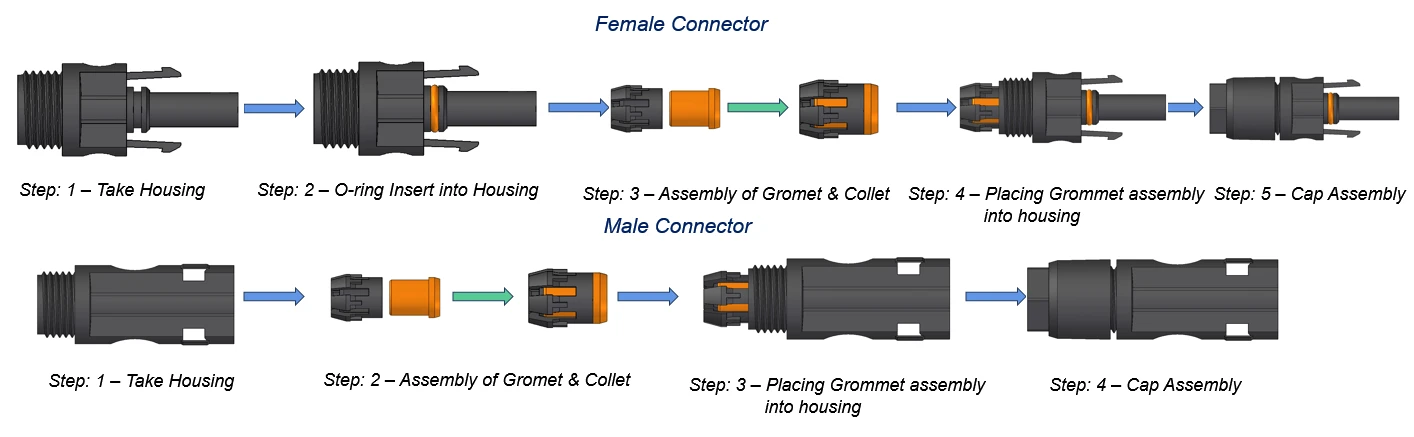

ইতিবাচক এবং নেতিবাচক সংযোগকারীদের সমাবেশ

নেতিবাচক মেরু (মহিলা সংযোগকারী):

1. হাউজিং (মহিলা সংযোগকারী) নিন:মহিলা সংযোগকারী আবাসন দিয়ে শুরু করুন।

2. ও-রিং হাউজিং (মহিলা সংযোজক) এ সন্নিবেশ:মহিলা আবাসনগুলিতে ও-রিং sert োকান।

3. গ্রোমেট এবং কোলেট (মহিলা সংযোজক) এর সহযোগিতা:মহিলা সংযোজকের জন্য গ্রোমেট এবং কোলেটটি একত্রিত করুন।

4. গ্রোমেট অ্যাসেমব্লিকে আবাসন (মহিলা সংযোজক) প্লেস করা:মহিলা আবাসনগুলিতে একত্রিত গ্রোমেট এবং কোলেট sert োকান।

5. ক্যাপ অ্যাসেম্বলি (মহিলা সংযোগকারী):মহিলা সংযোগকারী আবাসনগুলিতে ক্যাপটি সংযুক্ত করুন।

ইতিবাচক মেরু (পুরুষ সংযোগকারী):

1. হাউজিং নিন (পুরুষ সংযোগকারী):পুরুষ সংযোগকারী আবাসন দিয়ে শুরু করুন।

2. গ্রোমেট এবং কোলেট (পুরুষ সংযোজক) এর সংস্থান:পুরুষ সংযোজকের জন্য গ্রোমেট এবং কোলেটটি একত্রিত করুন।

3. গ্রোমেট অ্যাসেমব্লিকে আবাসন (পুরুষ সংযোগকারী) এ প্লেস করা:পুরুষ আবাসনগুলিতে একত্রিত গ্রোমেট এবং কোলেট sert োকান।

4. ক্যাপ অ্যাসেম্বলি (পুরুষ সংযোগকারী):পুরুষ সংযোগকারী আবাসনগুলিতে ক্যাপটি সংযুক্ত করুন।

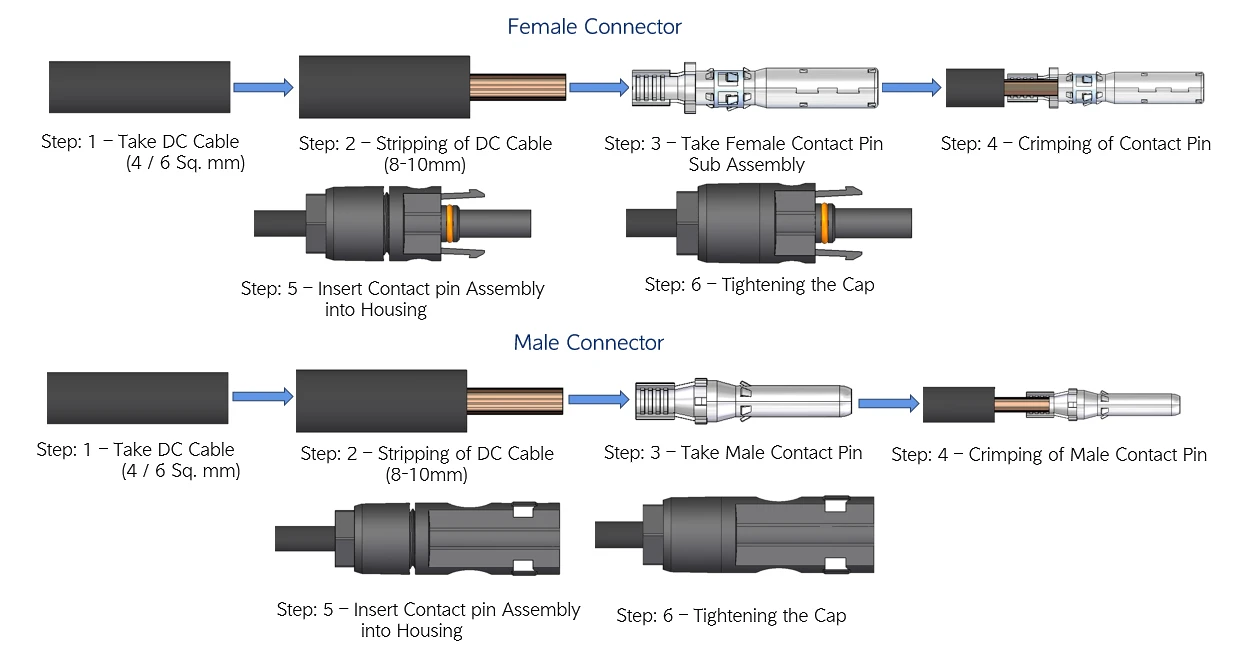

টার্মিনাল ক্রিম্পিং পদক্ষেপগুলি মূলত নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত করে:

2. ডিসি কেবলটি নিন:একটি ডিসি কেবল প্রস্তুত করুন।

2. কেবলটি পূর্বে করুন:ডিসি কেবল (তারের) থেকে একটি দৈর্ঘ্য নিরোধক স্ট্রিপ করুন।

3. যোগাযোগের পিনটি নির্বাচন করুন:মহিলা বা পুরুষ যোগাযোগের পিন সমাবেশ নিন

4. যোগাযোগের পিনটি ক্রিম্প করুন:যোগাযোগের পিনে স্ট্রিপড ওয়্যারটি রাখুন এবং তারের সাথে যোগাযোগের পিনটি সুরক্ষিতভাবে সংযুক্ত করতে একটি ক্রিম্পিং সরঞ্জাম ব্যবহার করুন।

5. হাউজিংয়ে ইনসার্ট:সংযোগকারী আবাসনগুলিতে ক্রিমড যোগাযোগের পিন সমাবেশটি sert োকান।

6. ক্যাপটি টাইট:সংযোজকটি সম্পূর্ণ করতে হাউজিংয়ে ক্যাপটি সুরক্ষিত করুন।

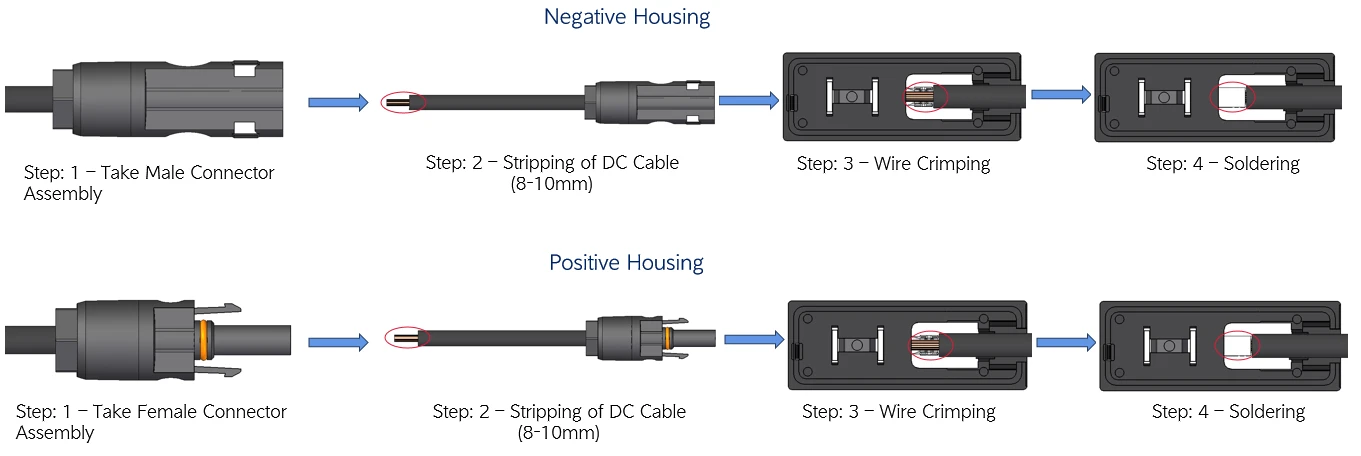

তারটি সরাসরি জংশন বাক্সে ক্রিম করা হচ্ছে:

সংযোগকারী সমাবেশ নিন:পুরুষ বা মহিলা সংযোগকারী সমাবেশ নিন।

তারের স্ট্রিপ:ডিসি কেবল থেকে ইনসুলেশন 8-10 মিমি স্ট্রিপ।

তারের ক্রিম্পিং:স্ট্রিপড ওয়্যারটি সরাসরি জংশন বাক্সে ক্রিম করুন। জংশন বাক্সে অভ্যন্তরীণ টার্মিনালগুলি (প্রায়শই ধাতব ট্যাব বা সংযোজক) থাকবে যা তারটি গ্রহণ এবং সুরক্ষিতভাবে ধরে রাখতে ডিজাইন করা হবে।

সোল্ডারিং (স্থির):সংযোগ সোল্ডার। সোল্ডার সংযোগে জারা রোধে অতিরিক্ত শক্তি এবং সহায়তা যুক্ত করবে।

1। এই উত্পাদন লাইনটি মূলত নিম্নলিখিত প্রক্রিয়াগুলির জন্য ব্যবহৃত হয়: কেবল লোডিং, কেবলের ব্যবস্থা, কেবল খাওয়ানো এবং সোজা করা, কেবল কাটিয়া, কেবল ক্রিম্পিং, ভিজ্যুয়াল ইন্সপেকশন, সংযোগকারী সন্নিবেশ, সংযোগকারী স্ক্রুিং ইত্যাদি

2। প্রয়োজনীয় পাওয়ার উত্সগুলি হ'ল বিদ্যুৎ এবং সংকুচিত বায়ু। প্রতিটি ওয়ার্কস্টেশন এবং কনভেয়র ইউনিট এক হয়ে যাওয়ার কাছাকাছি একসাথে কাজ করে।

3। পুরো মেশিন তৈরির ক্ষেত্রে ব্যবহৃত প্রধান উপাদানটি ওয়েল্ড ফ্রেম এবং ওয়ারেন্টি সময়কালে বা আরও দীর্ঘ সময় ধরে কোনও জারা এবং একটি ভাল উপস্থিতি নিশ্চিত করার জন্য পেইন্টিং এবং ইলেক্ট্রোপ্লেটিংয়ের মতো পৃষ্ঠের চিকিত্সা দেওয়া হয় এমন সমস্ত অংশকে পৃষ্ঠের চিকিত্সা দেওয়া হয়।

4। সরঞ্জাম নকশা সম্পূর্ণরূপে এরগনোমিক্স এবং কারখানার অপারেশন সুরক্ষা বিবেচনা করে। সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে উত্পাদন আউটপুট গণনা করতে পারে।

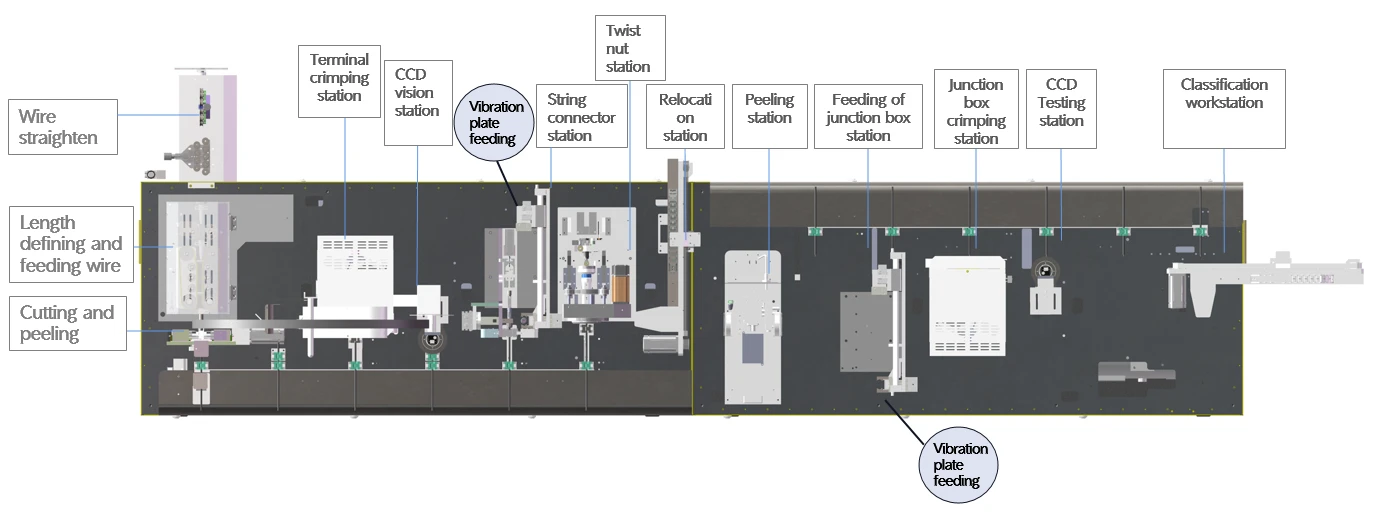

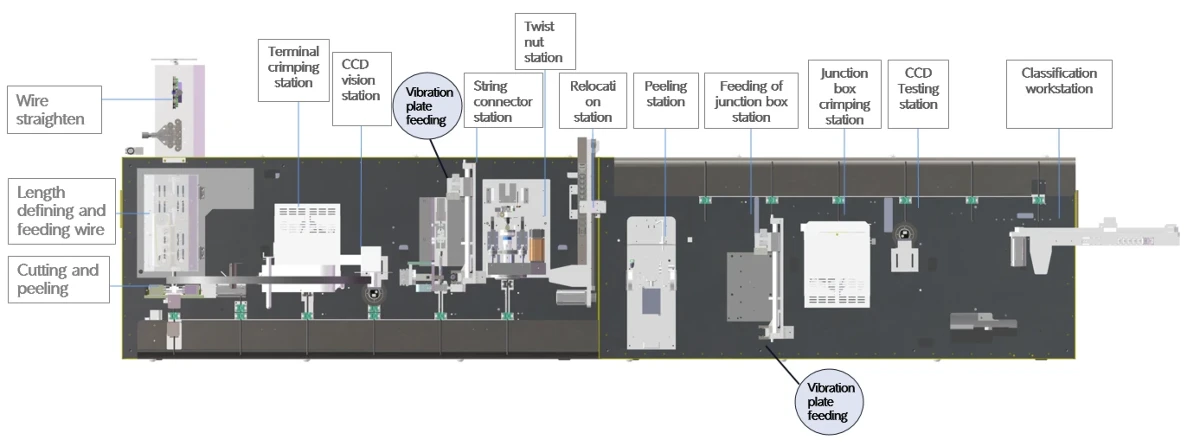

1। উত্পাদন লাইন ফটোভোলটাইক কেবলগুলির স্বয়ংক্রিয় প্রক্রিয়াজাতকরণের জন্য উপযুক্ত। উত্পাদন লাইনটি বাম থেকে ডানে প্রবাহিত হয় এবং তারের স্ট্রিপিং, টার্মিনাল ক্রিম্পিং, সিসিডি সনাক্তকরণ, সংযোগকারী থ্রেডিং, বাদাম মোচড়, ক্রিম্পিং জংশন বাক্স, সিসিডি সনাক্তকরণ অর্জন করতে পারে

2। প্রযোজ্য তারের ব্যাস: 4 মিমি ²

3। লাইন দৈর্ঘ্য: 15 0 মিমি -600 মিমি, সহনশীলতা ± 0.002 * l +1 মিমি;

4। খোসা দৈর্ঘ্যের পরিসীমা: 1-9 মিমি;

5। উত্পাদন ছন্দ: 4 সেকেন্ডের চেয়ে বেশি বা সমান;

6। হোস্ট আকার: 1200 × 4000 × 2400 মিমি

। সমস্ত পরামিতিগুলি সহজেই সেট এবং সংরক্ষণ করা যায় এবং অপারেশন নির্দেশাবলী চিত্রগুলির মাধ্যমে একটি স্বজ্ঞাত এবং সাধারণ পদ্ধতিতে প্রদর্শিত হয়। এটি একটি 4- স্তরের পাসওয়ার্ড সুরক্ষা ফাংশন সহ আসে (অপারেটর, গুণমান নিয়ন্ত্রণ, প্রযুক্তিবিদ এবং পরিচালকের মধ্যে বিভক্ত অনুমতি সহ), একটি ফল্ট লাইট এবং রক্ষণাবেক্ষণের জন্য ফল্ট কোড সমন্বয়, সহজ রক্ষণাবেক্ষণ এবং ব্যয় হ্রাস অর্জনের জন্য;

8। বেশিরভাগ ওয়ার্কস্টেশনগুলি পণ্য স্থিতিশীলতা নিশ্চিত করতে সংহতকরণের জন্য পরিপক্ক পণ্য ব্যবহার করে;

9। পণ্যের নির্ভুলতা নিশ্চিত করতে সার্ভো মোটর নিয়ন্ত্রণ ব্যবস্থা গ্রহণ;

10। প্রোগ্রামটি 100 টি পর্যন্ত ফাইল সঞ্চয় করতে পারে এবং প্রোগ্রাম নম্বরটি নির্বাচন করে অ্যাক্সেস করা যায়। ডাটাবেস সার্ভার উত্পাদন ডেটা সংগ্রহ করে এবং উত্পাদন লাইনের জন্য মানের সংগঠিত করে, এটি উচ্চতর সিস্টেমের (এমইএস বা ইআরপি) এর জন্য ডেটা বের করতে এবং নেটওয়ার্কের মাধ্যমে পণ্য উত্পাদনের সময় প্রসেসিং ডেটা ট্রেস করতে সুবিধাজনক করে তোলে;
