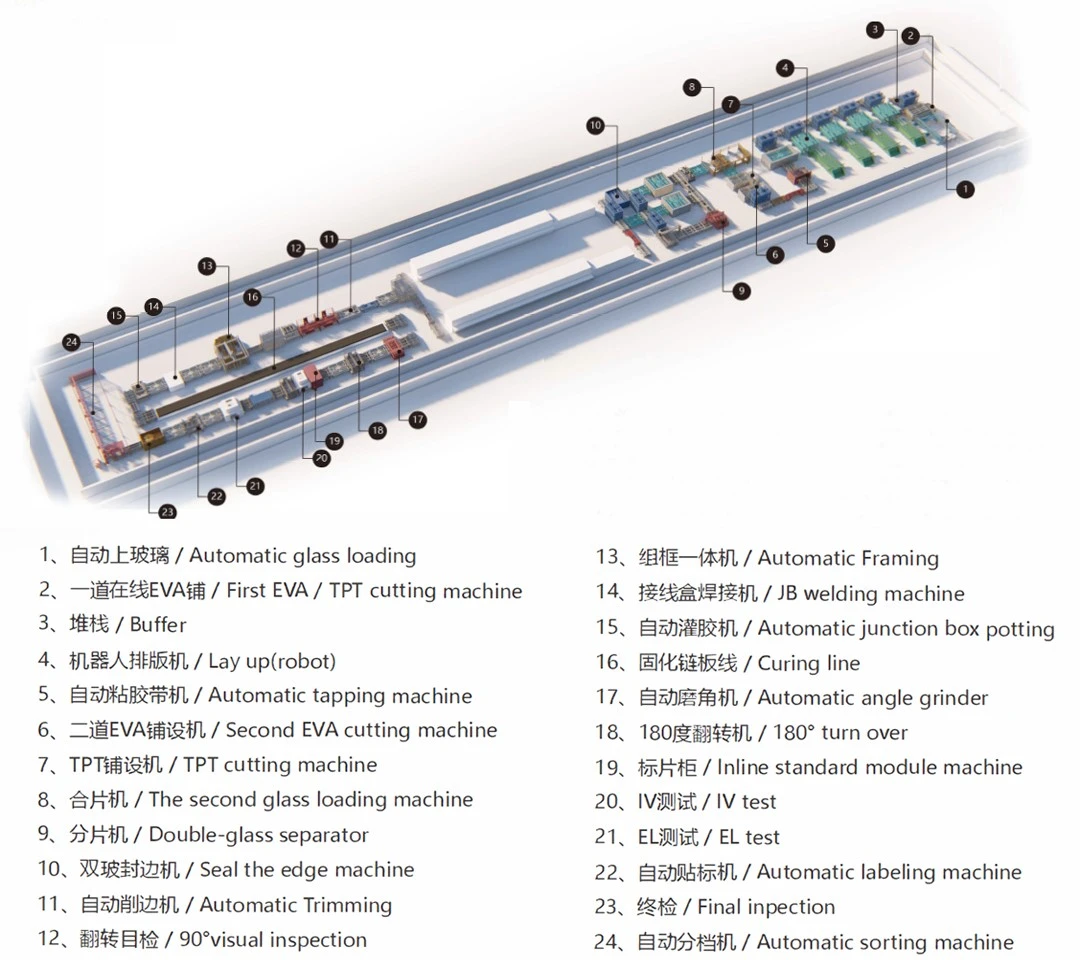

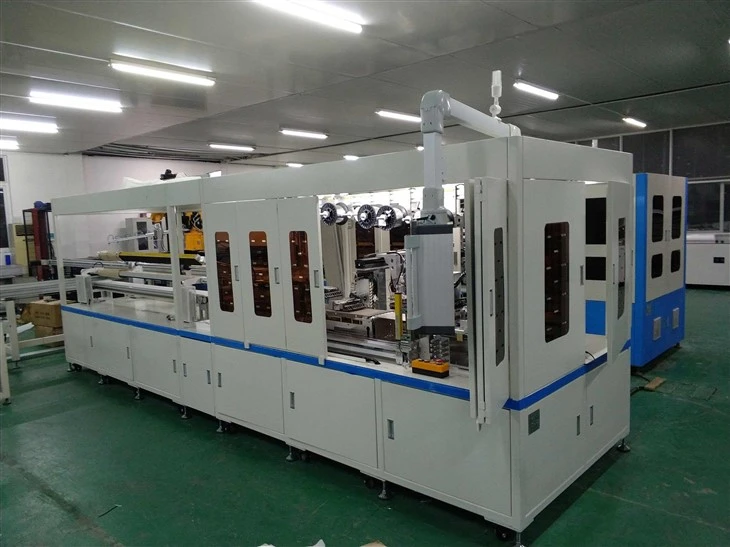

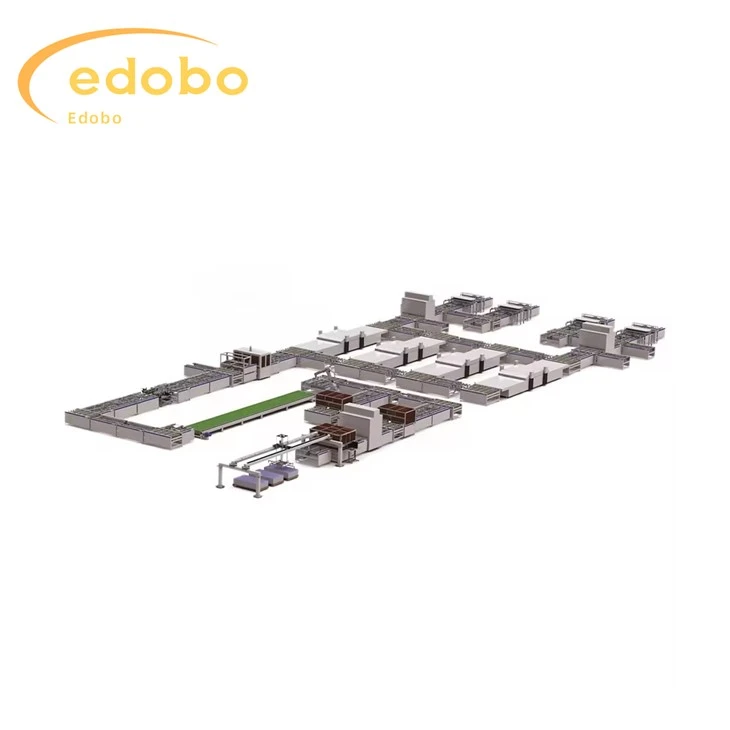

সম্পূর্ণ সৌর প্যানেল উত্পাদন লাইন
বিবরণ
প্রযুক্তিগত পরামিতি

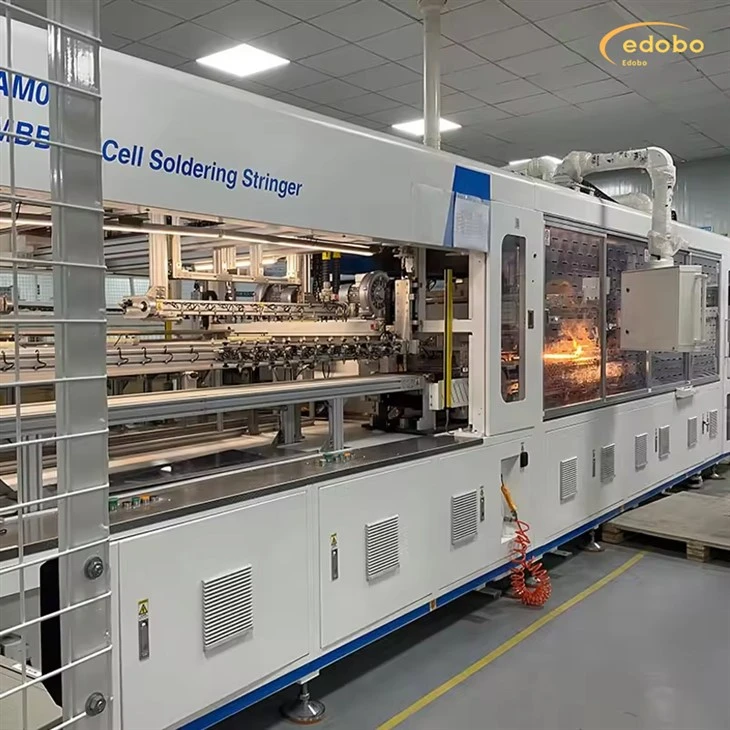

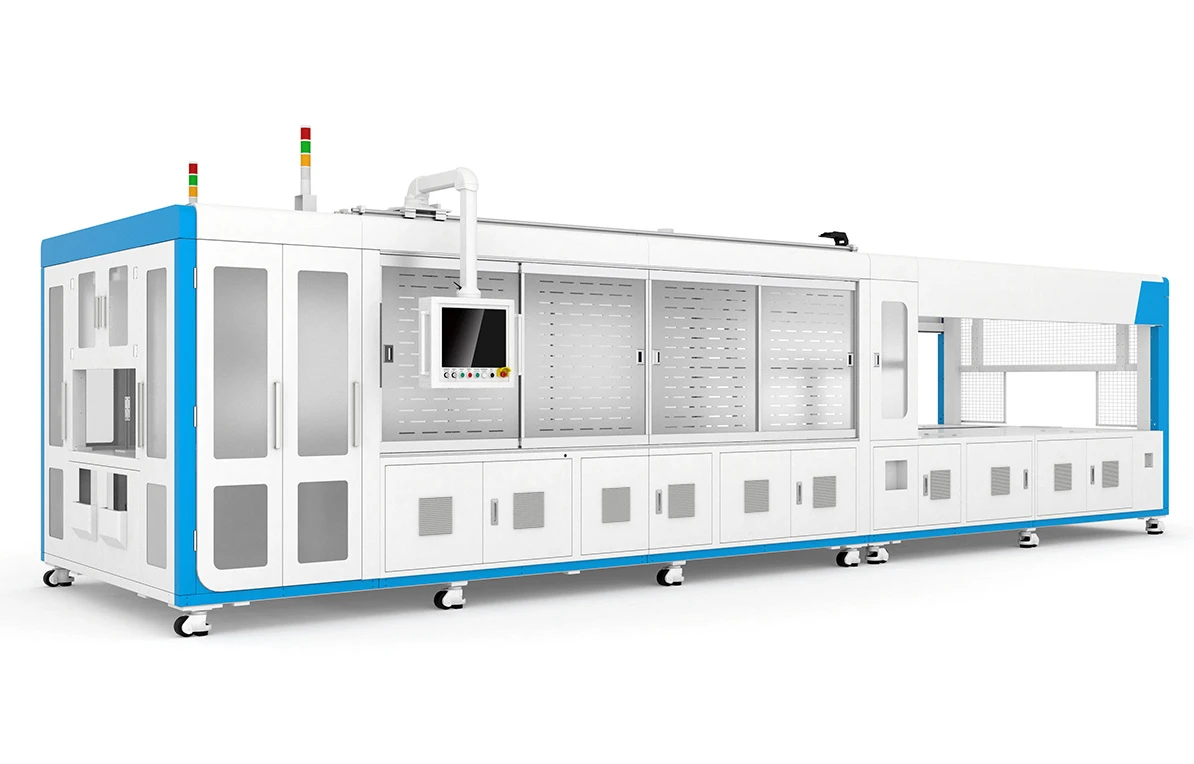

1. স্ট্রিং ঢালাই মেশিন
1. হাই-স্পিড ডুয়াল-ট্র্যাক স্ট্রিংগার যা 30 মিমি-এর বেশি প্রস্থের সৌর কোষগুলির ঢালাইকে সমর্থন করে, এই স্পেসিফিকেশনে উচ্চ-গতির স্ট্রিংগারগুলির জন্য ঘরোয়া শূন্যতা পূরণ করে এবং গ্রাহকদের একাধিক অ্যাপ্লিকেশনের জন্য একটি মেশিনের সাথে একটি বহুমুখী সমাধান প্রদান করে।
2. রোবোটিক লোডিং সহ দৃষ্টি পজিশনিং এবং সনাক্তকরণ ফাংশন দিয়ে সজ্জিত।
3. স্বয়ংক্রিয় পটি নমন এবং কাটিং ফাংশন বৈশিষ্ট্য, কার্যকরভাবে ফিতা ব্যবধান দ্বারা সৃষ্ট কোষ ভাঙ্গন হ্রাস.
4. সবচেয়ে ব্যাপকভাবে গৃহীত নন-কন্টাক্ট ইনফ্রারেড ঢালাই প্রযুক্তি ব্যবহার করে, কোষ এবং ফিতা উভয়েরই গরম করা নিশ্চিত করে, ভাঙার হার হ্রাস করে।
5. একাধিক তাপমাত্রা অঞ্চলের সাথে সজ্জিত, কার্যকরভাবে ভাঙ্গন কমাতে ধীরে ধীরে গরম এবং শীতলকরণ সক্ষম করে।
6. আউটপুট জন্য ঐচ্ছিক EL স্ট্রিং পরিদর্শন ফাংশন.

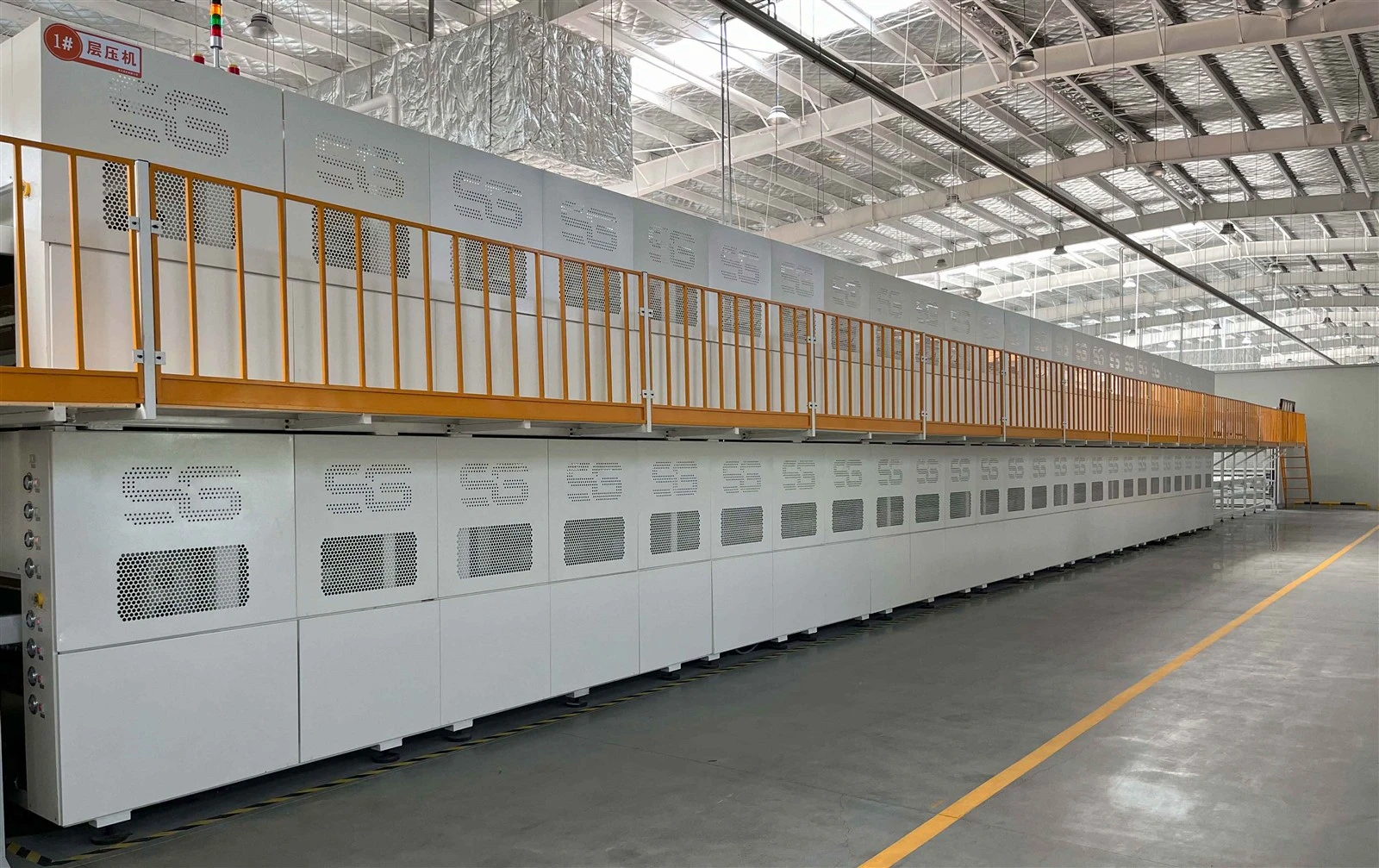

2. ল্যামিনেটর মেশিন
সিঙ্গেল-লেয়ার সিঙ্গেল-চেম্বার সম্পূর্ণ স্বয়ংক্রিয় লেমিনেটিং মেশিনটি মূলত ফিডিং স্টেজ (ক্লাস এ), লেমিনেটিং স্টেজ (ক্লাস বি), ডিসচার্জিং স্টেজ (ক্লাস সি), এবং ভ্যাকুয়াম ক্লিনার, রুটস পাম্প সেট, ভ্যাকুয়াম এর মতো সহায়ক কার্যকরী সরঞ্জামগুলির সমন্বয়ে গঠিত। পাম্প, তেল চুল্লি, ইত্যাদি
সামগ্রিক সরঞ্জামের জন্য ইন্টিগ্রেটেড মডিউল ডিজাইন
1.1 সরঞ্জামগুলি একটি উচ্চ-শক্তি সামগ্রিক কাঠামোগত নকশা গ্রহণ করে, যা একটি উচ্চ-শক্তির কাজের পরিবেশে দীর্ঘমেয়াদী স্বাভাবিক এবং স্থিতিশীল অপারেশন পূরণ করতে পারে;
1.2 তাপমাত্রার অভিন্নতা এবং নিয়ন্ত্রণের নির্ভুলতা নিশ্চিত করতে তেল গরম করার পদ্ধতি গ্রহণ করা, কার্যকরভাবে সরঞ্জামের সামগ্রিক প্রক্রিয়া কর্মক্ষমতা নিশ্চিত করা;
1.3 বি-লেভেল, সি-লেভেল এবং এ-লেভেল সিঙ্ক্রোনাস বা স্বাধীনভাবে কাজ করতে পারে;
1.4 ইন্টেলিজেন্ট কন্ট্রোল মোড, PLC+ডিস্ট্রিবিউটেড I/O+DC24V DC কন্ট্রোল সিস্টেম, অটোমেশনের উচ্চ ডিগ্রী, বাস প্রযুক্তি সম্পূর্ণরূপে প্রথাগত ওয়্যারিং পদ্ধতি, কম ব্যর্থতার হার, এবং দ্রুত ডেটা ট্রান্সমিশন গতি পরিবর্তন করে;
1.5 বড় ব্র্যান্ডের টাচ স্ক্রিন অপারেশন, একটি সহজ এবং ব্যবহারকারী-বান্ধব ইন্টারফেস এবং ব্যাপক ডেটা প্রদর্শন এবং চার্ট পরিসংখ্যান ফাংশন সহ;
আরো ডিভাইস তথ্যের জন্য, অনুগ্রহ করেআমাদের সাথে যোগাযোগ করুন

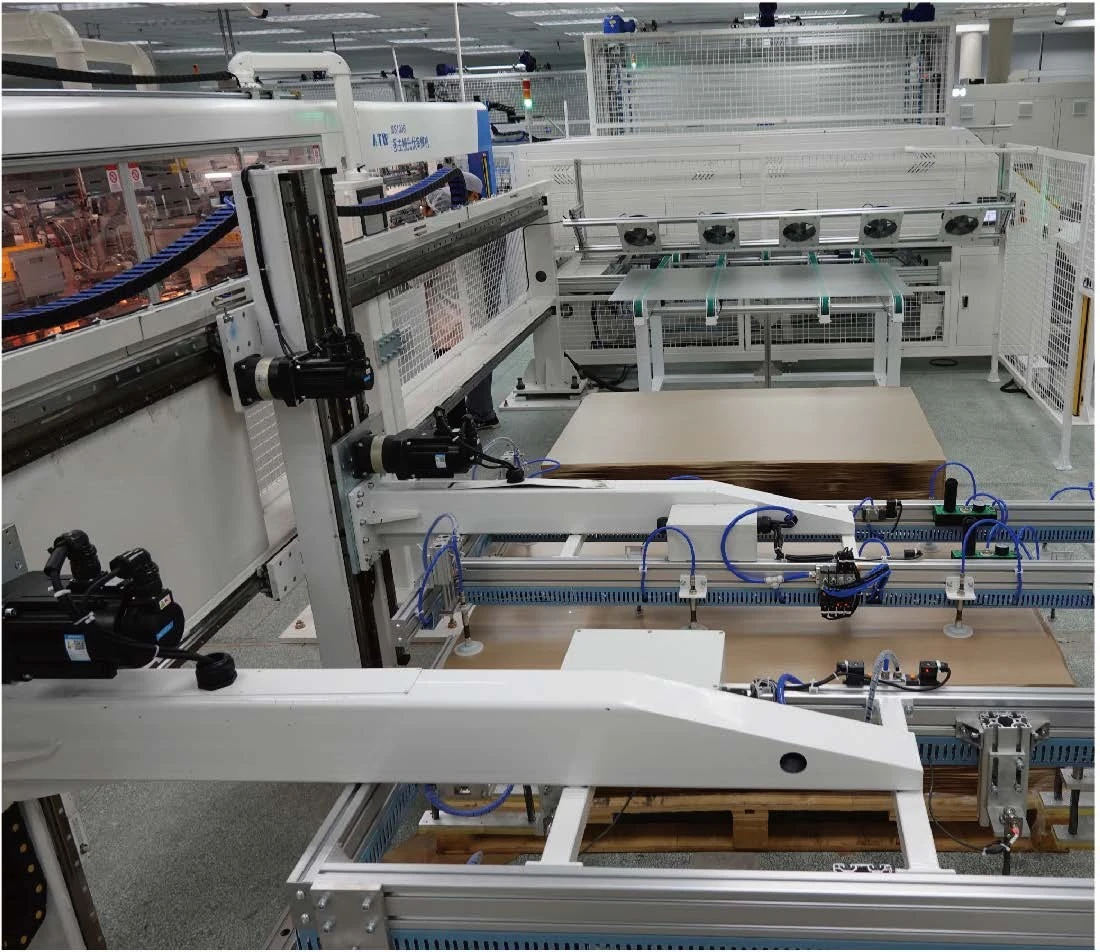

1. স্বয়ংক্রিয় গ্লাস লোড হচ্ছে
1. গ্লাস ট্রেলার থেকে গ্লাসটি উত্তোলন করুন এবং এটি সমাবেশ লাইনে রাখুন
2. মেশিনটিতে দুটি গ্লাস স্টোরেজ স্টেশন এবং একটি পেপার স্টোরেজ স্টেশন রয়েছে।
3. গ্লাস সাকশন রোবট আর্ম গ্লাসটিকে অ্যাসেম্বলি লাইনের উপর রাখে, যখন পেপার বাছাই রোবট আর্ম কাচ থেকে কাগজ সরিয়ে দেয়।
4. মেশিন একটি সার্ভো মোটর দ্বারা চালিত হয়, এবং স্তন্যপান কাপ মনোনীত অবস্থানে গ্লাস চুষে.
5. উপরের কাচের রোবোটিক বাহুটি একটি ক্যান্টিলিভার কাঠামো, এবং কাগজ বাছাই রোবোটিক বাহুটি একটি ক্যান্টিলিভার কাঠামো।

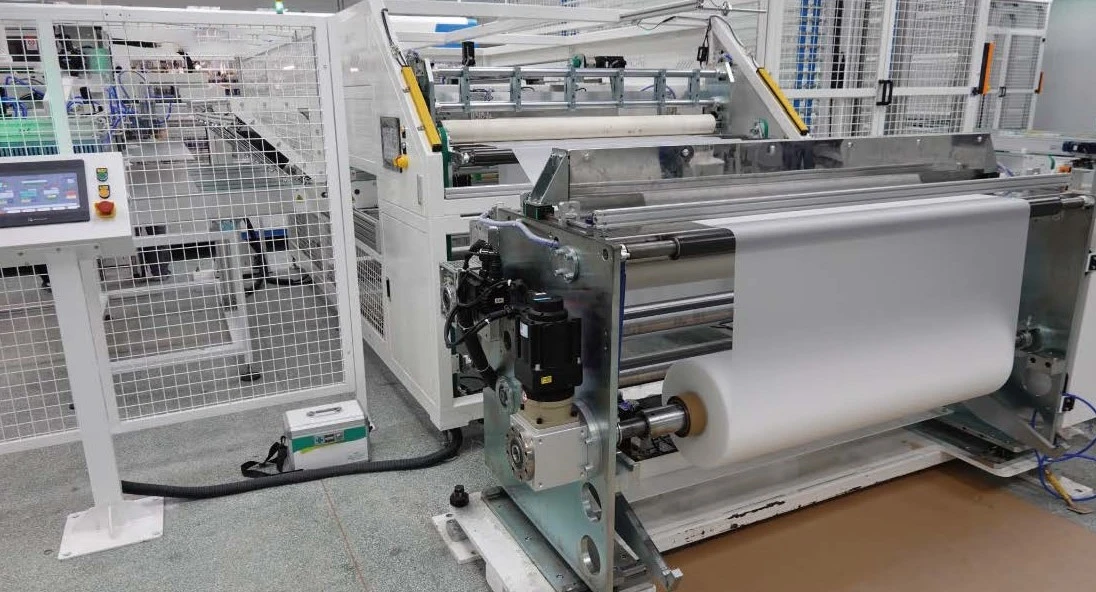

2. অটো ইভা TPT কাটিয়া লোডিং
প্রথম ইভা অনলাইন পাড়া + দ্বিতীয় ইভা অনলাইন কাটিং + ব্যাকবোর্ড অনলাইন কাটিং
1. সুনির্দিষ্ট অবস্থান এবং মসৃণ অপারেশন সহ লিনিয়ার গাইড দ্বারা পরিচালিত সার্ভো মোটর দ্বারা চালিত একটি সিঙ্ক্রোনাস বেল্ট ট্রান্সমিশন প্রক্রিয়া গ্রহণ করা।
2. এই মেশিনটি অপারেশনের জন্য EVA খাওয়ানোর সরঞ্জাম দিয়ে সজ্জিত।
3. EVA এর প্রসারিত গতি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে এবং স্থিরভাবে চলতে পারে।
4. মসৃণ এবং ঝরঝরে কাটিয়া প্রান্ত নিশ্চিত করতে একটি সমন্বিত মেশিন দ্বারা ইভা কাটা হয়
5. এই মেশিনে একটি ইভা স্বয়ংক্রিয় সোজা করার ফাংশন রয়েছে, যার সোজা করার পরিসীমা ± 2 মিমি।
6. সরঞ্জামের মূল অংশটি একটি প্রতিরক্ষামূলক কভার এবং একটি ধুলো কভার দিয়ে সজ্জিত।

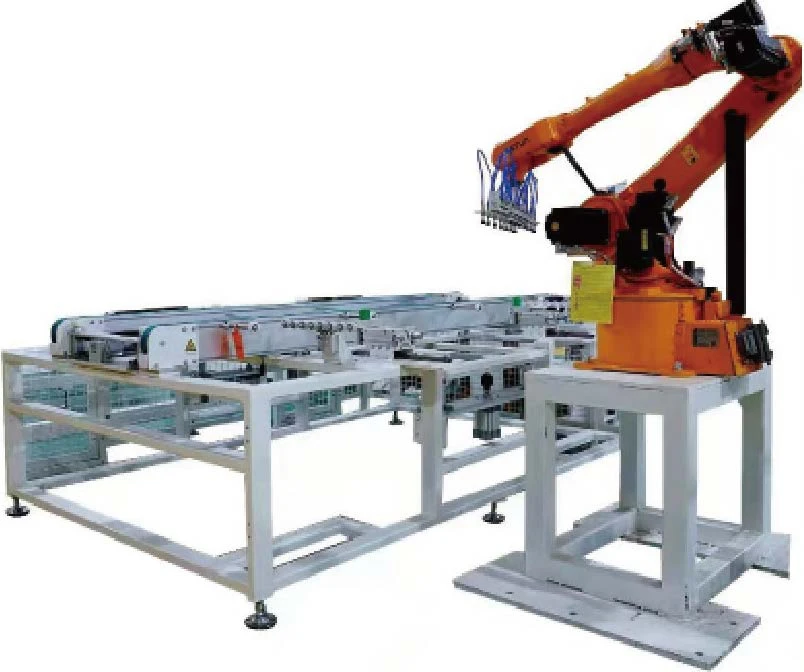

3. স্বয়ংক্রিয়ভাবে লে আপ (রোবোটিক আর্ম)
1. খাওয়ানোর পদ্ধতিটি সংক্ষিপ্ত এবং দীর্ঘ আউট, এবং সরঞ্জামের কাজ হল সেগুলিকে একটি অনুরূপ ক্রমানুসারে সাজানো। ব্যাটারি স্ট্রিংয়ের দীর্ঘ দিকটি উপাদানটির দীর্ঘ দিকের সমান্তরাল। স্থানীয় টাইপসেটিং সিস্টেমটি 96, 72 এবং 60 টুকরা উপাদানগুলি সাজানোর জন্য ব্যবহার করা যেতে পারে এবং এতে যান্ত্রিক সমন্বয় ফাংশন রয়েছে।
2. স্বয়ংক্রিয়ভাবে ব্যাটারি স্ট্রিং গ্রহণ করুন, ব্যাটারি স্ট্রিংগুলি যান্ত্রিক অবস্থানে তুলে নিন এবং কাচটিকে আগে থেকে সোজা করুন
3. উৎপাদন লাইন থেকে গ্লাস এবং ইভা গ্রহণ করুন। যান্ত্রিক অবস্থান থেকে ব্যাটারি স্ট্রিং নিন। ধনাত্মক এবং ঋণাত্মক ইলেক্ট্রোড অনুযায়ী ব্যাটারিটিকে ইভাতে সিরিজে রাখুন। সমস্ত কর্ম সম্পন্ন করার পরে, উপাদান আউটপুট.
4. ব্যাটারি স্ট্রিংটি ভিজ্যুয়াল পজিশনিং, ফাইবার অপটিক পজিশনিং এবং মেকানিকাল পজিশনিং এর মাধ্যমে স্থাপন করা হয়।

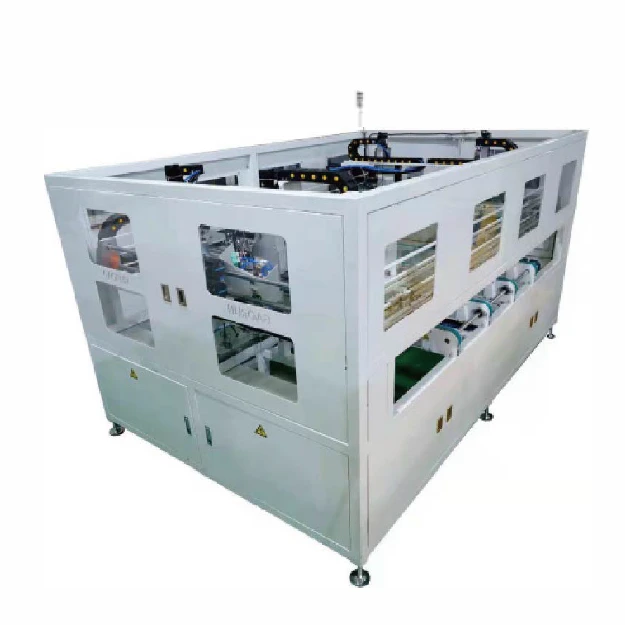

4. স্বয়ংক্রিয় লঘুপাত মেশিন
স্বয়ংক্রিয় টেপ স্টিকিং মেশিনে লম্বা দিকটি এগিয়ে নিয়ে যান, এটিকে মেশিনে পুনঃস্থাপন করুন এবং টেপটিকে কম্পোনেন্টের নির্দিষ্ট অবস্থানে আটকান।
স্বয়ংক্রিয় টেপ পেস্টিং মেশিন কায়িক শ্রম প্রতিস্থাপন করে, শ্রম খরচ সাশ্রয় করে
1. মেশিনের বাইরে একটি সমন্বিত ফ্রেম, যা সুন্দর।
2. স্ট্যান্ডার্ড মোটর ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ সংক্রমণ.
উপাদানটি সঠিক অবস্থানে স্থানান্তরিত হলে, সিলিন্ডারটি সোজা হয়ে তার অবস্থান ঠিক করবে

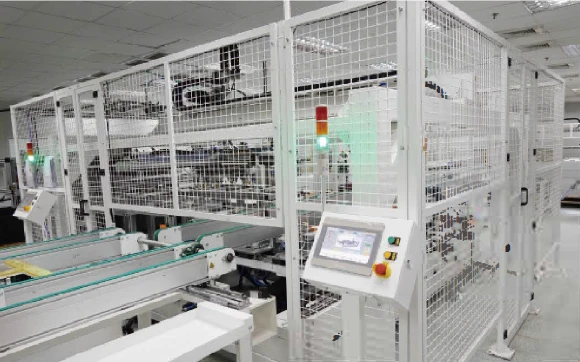

5. স্বয়ংক্রিয় ফ্রেমিং
1. সঠিক সার্ভো মোটর ম্যানুয়াল অপারেশনের প্রয়োজন ছাড়াই ফ্রেমিংয়ের জন্য উপাদানগুলিকে নির্দিষ্ট অবস্থানে নিয়ে যায়
2. 12 জোড়া সাকশন কাপ নিশ্চিত করে যে ফ্রেমিংয়ের সময় গ্লাসটি স্থিরভাবে মেশিনে চুষে গেছে
যখন উপাদানগুলি সঠিক অবস্থানে থাকে এবং ফ্রেম প্রস্তুত হয়, তখন সিলিন্ডারটি সোজা এবং ক্ল্যাম্প করা হবে। সার্ভো মোটর একই সময়ে একটি ফ্রেম সঙ্গে ইনস্টল করা হবে.
3. পরিবাহক পদ্ধতি: সিঙ্ক্রোনাস বেল্ট পরিবাহক.
4. দৈর্ঘ্য এবং প্রস্থ মডিউল আকার অনুযায়ী সামঞ্জস্য করা যেতে পারে, বিভিন্ন মডিউল পূরণ করার জন্য দ্রুত সমন্বয়ের জন্য দ্রুত লকিং ফিক্সচার ব্যবহার করে।
5. কন্ট্রোল মোড: মোটর কন্ট্রোল+সার্ভো ড্রাইভ।
6. অপারেশন মোড: স্বয়ংক্রিয়/ম্যানুয়াল।

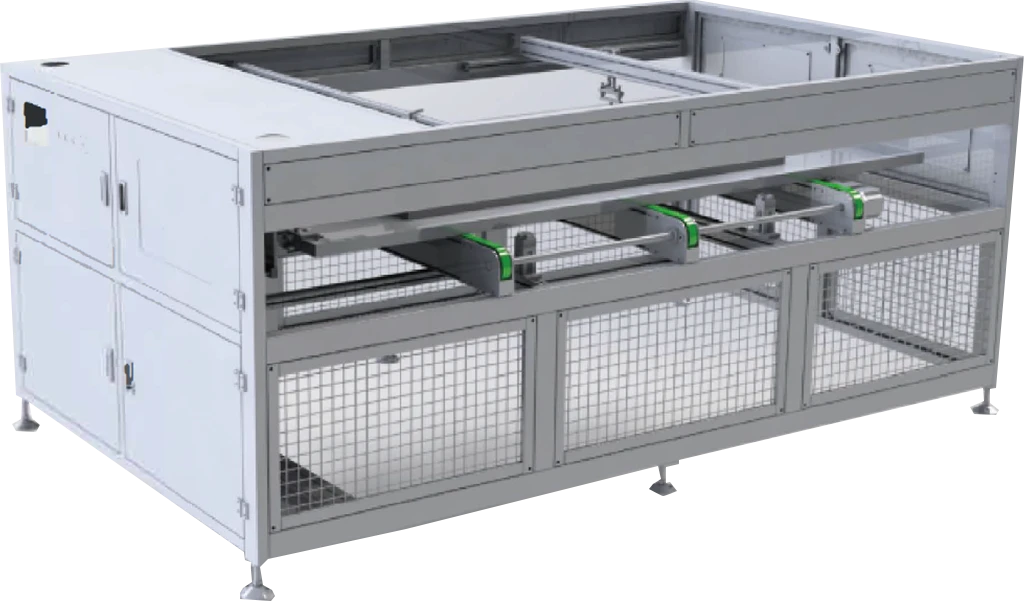

6.IV টেস্টিং মেশিন
1. উপাদানটির দীর্ঘ দিকটি সরঞ্জামের মধ্যে প্রবেশ করার পরে এবং মেশিনের ভিতরে সোজা করার পরে, প্রয়োজনীয় উচ্চ ভোল্টেজটি উপাদানটির নিরোধক অবস্থা পরীক্ষা করার জন্য সরবরাহ করা হয়
2. নির্ধারিত সময়ের মধ্যে পাওয়ার অন করার পর, পরিদর্শনের জন্য উপাদানটিকে EL-তে আউটপুট করুন
3. যখন উপাদানটি সঠিক অবস্থানে স্থাপন করা হয়, তখন সিলিন্ডারটি সামঞ্জস্য করা হয় এবং অবস্থানে স্থির করা হয়, গ্রাউন্ড সংযোগটি চালিত হওয়ার জন্য নিয়ন্ত্রিত হয় এবং গ্রাউন্ডিংয়ের পরে স্বয়ংক্রিয়ভাবে প্রতিরোধী ভোল্টেজ পরীক্ষা করা হয়
4. স্ট্যান্ডার্ড মোটর পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রণ পরিবর্তনশীল গতি
7. বাসবার ওয়েল্ডিং মেশিন
সরঞ্জাম ফাংশন:
মাথা, লেজ এবং মাঝের বাসবারগুলিকে প্রসারিত করুন, সঠিক করুন, কাটুন, বাঁকুন এবং সঠিকভাবে রাখুন এবং মডিউলের স্ট্রিংটিতে সেকেন্ডারি ক্রমাঙ্কন করতে উত্তোলন হাত ব্যবহার করুন। স্ট্রিংয়ের মাথা এবং লেজের তারগুলি বাসবারগুলির সাথে একযোগে সোল্ডার করা হয় এবং পরবর্তী ওয়ার্কস্টেশনে প্রেরণ করা হয়। এই মেশিনটি কালো পেইন্ট স্ক্র্যাপিং ফাংশন, পোস্ট সোল্ডারিং সনাক্তকরণ ফাংশন এবং বাসবার পাঞ্চিং ফাংশন সহ ঐচ্ছিক।
8.অন্যান্য যন্ত্রপাতি
অন্যান্য ডিভাইস তথ্য সম্পর্কে আরো জানতে, অনুগ্রহ করেআমাদের সাথে যোগাযোগ করুনসর্বশেষ পণ্য সামগ্রী এবং দামের জন্য
আমরা আপনার প্রয়োজনের উপর ভিত্তি করে একটি উপযুক্ত উৎপাদন লাইন পরিকল্পনা ডিজাইন করব
| ক্ষমতা | 100 মেগাওয়াট | 300 মেগাওয়াট | 500 মেগাওয়াট |
| ছন্দ | 30S | 22S | 22S |
| শ্রমিকের সংখ্যা | 15-20 | 20-25 | 20-27 |
| কারখানার আকার | 3000m² | 5000m² | 7500m² |
| pv ক্ষমতা | 500w-730w | 500w-730w | 500w-730w |
কেন Edobo সোলার চয়ন?
ব্যাপক সমাধান:এডোবো সোলার সেল স্ট্রিংিং থেকে মডিউল ল্যামিনেশন এবং টেস্টিং পর্যন্ত সৌর প্যানেল উত্পাদন লাইন সরঞ্জামের একটি সম্পূর্ণ পরিসর সরবরাহ করে।
উন্নত প্রযুক্তি:আমাদের উত্পাদন লাইনগুলি অটোমেশন এবং গুণমান নিয়ন্ত্রণের সাম্প্রতিক অগ্রগতিগুলিকে বৈশিষ্ট্যযুক্ত করে, যা উচ্চ দক্ষতা এবং শীর্ষস্থানীয় প্যানেলের গুণমান নিশ্চিত করে৷
আপনার প্রয়োজন অনুসারে তৈরি:আমরা আপনার নির্দিষ্ট প্রয়োজনীয়তার সাথে মানানসই করার জন্য কাস্টমাইজড উত্পাদন লাইন ডিজাইন করি, নিশ্চিত করে যে আপনি সহজেই আপনার উত্পাদন লক্ষ্যগুলি অর্জন করতে পারেন।
বিশেষজ্ঞ সমর্থন:সৌর শিল্পে বছরের পর বছর অভিজ্ঞতার সাথে, Edobo Solar পরিকল্পনা থেকে শুরু করে ইনস্টলেশন এবং তার পরেও বিশেষজ্ঞ সহায়তা প্রদান করে।
Edobo কোম্পানি সৌর প্যানেল উত্পাদন লাইন তৈরি একটি নেতা. 15 বছরের গবেষণা এবং উন্নয়ন দক্ষতার সাথে, আমরা শীর্ষ-মানের এবং অত্যন্ত দক্ষ উত্পাদন লাইনের গ্যারান্টি দেওয়ার জন্য অত্যাধুনিক প্রযুক্তি এবং প্রক্রিয়াগুলির অগ্রগামী করেছি। আমাদের দক্ষ দলটি সৌর শক্তি সেক্টরের জন্য উদ্ভাবনী সমাধান প্রদানের জন্য নিবেদিত, আমাদের গ্রাহকদের 100MW, 300MW বা 500MW উৎপাদন লক্ষ্যে পৌঁছাতে সক্ষম করে, যার ফলে যথেষ্ট লাভ হয়।
